Ca și în AutoCAD salva ca jpeg
Atunci când se lucrează în AutoCAD ar putea avea nevoie pentru a salva desenul într-un format raster. Acest lucru se poate datora faptului că computerul nu poate fi un program pentru documentul de citire PDF sau calitate poate fi neglijată în favoarea dimensiunea fișierului mici.
În acest articol vă va învăța cum de a converti desen AutoCAD la JPEG.
Pe site-ul nostru există o lecție dedicată cum să salvați desenul în PDF. Mecanismul de export către o imagine JPEG nu este fundamental diferită.
Cum de a salva un desen AutoCAD ca JPEG
În mod similar cu lecția de mai sus, vom prezenta două moduri de a salva în format JPEG - export zonă separată a desenului sau a salva set de aspect.
Salvarea zonei de desen
1. Executați desenul AutoCAD necesar în fereastra principală (tab model). Deschideți meniul aplicației, selectați „Print“. Puteți utiliza, de asemenea, o combinație de taste Ctrl + «P».
2. În „Plotter Printer /“ trage în jos lista „Nume“ și setați-l «Publicare pe Web JPG».
3. Această fereastră poate apărea în fața ta. Puteți alege oricare dintre aceste opțiuni. Apoi, în câmpul „Format“, selectați dintre opțiunile disponibile cele mai potrivite.

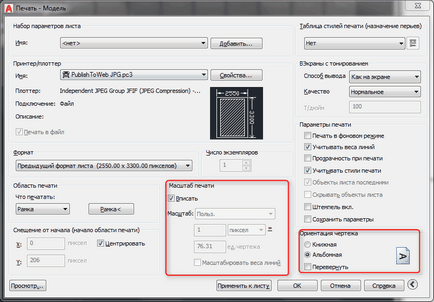

4. Setați documentul la orientarea portret sau peisaj.
Bifați caseta „Fit“, dacă nu sunt importante, iar scara desenului pe care doriți ca acesta să umple întreaga foaie. Într-un alt caz, determină amploarea câmpului „Print Scale“.

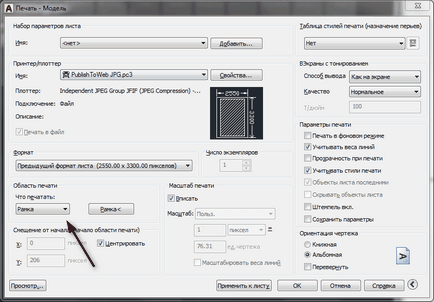

5. Faceți clic pe „Zona de imprimare“. În lista drop-down „Ce să tastați“, pentru a alege „Frame“.

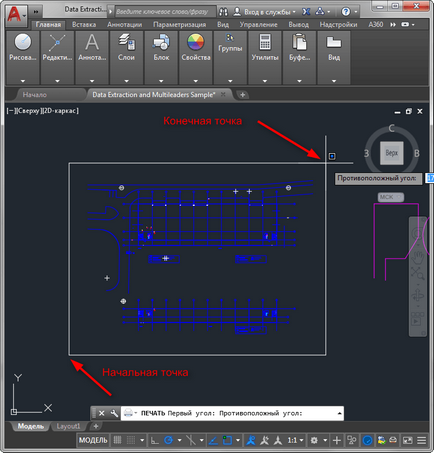

6. Vei vedea desenul. Îmbrățișați zona de frontieră de conservare, făcând clic pe butonul stâng al mouse-ului de două ori - la începutul și la sfârșitul cadrului de desen.
8. Dacă este necesar, centrați imaginea prin bifarea „Centrarea“. Dacă sunteți mulțumit, faceți clic pe „OK“. Introduceți un nume și specificați locația de pe hard disk. Faceți clic pe „Salvați“.
Salvarea aspectului de desen în format JPEG
1. Să presupunem că doriți să salvați ca o imagine a aspectului de desen (Aspect).
2. Selectați „Print“ din meniu. a pus „Lista“ lista „este tipărit.“ Ca "Printer / Plotter" set «Publicare la WEB JPG». Se determină formatul pentru imagini viitoare, alegând dintr-o listă cu cele mai potrivite. De asemenea, setați scara în care foaia este plasată pe imagine.
Așa că ne-am uitat la procesul de salvare a desenului în format de imagine. Speram ca acest tutorial este util pentru tine în munca ta!
